- No. de Modelo: DN50-DN1400
- Modo de Conducción : Manual
- Forma de conexión : Oblea
- Estructura : Sellado en Centro
- Formulario de Seal : Sellado Obligatorio
- Vástago de la válvula : Normal
- Presión Trabajo : Baja Presión (Pn <1.6mpa)
-
Temperatura De Trabajo :
Temperatura Media (120¡ãC
- Material de los Seal Superficie : Sellado Suave
- Cuerpo de válvula : Fundición
- Aplicación : Industria , Industria de Agua , Familia
- Trademark: GHL
- Packing: Seaworthy Packing
- Standard: ASTM, ANSI. API, DIN, JIS
- Origin: Tianjin, China
- HS Code: 8481804090
- Production Capacity: 5000 PCS Per Week

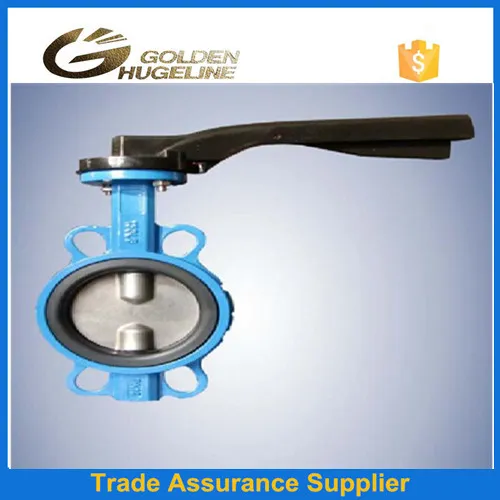

Asas de hierro fundido operado asiento EPDM wafer válvula de mariposa
Características:
1. De tamaño pequeño y ligero.Fácil instalación y maintenanc. Se puede montar donde sea necesario.
2. Simple y compacto, rápido de 90 grados en la operación.
3. Torque de operación Miniminzed,energía,el ahorro.
4. Curva de flujo que tiende a la línea recta. Reglamento de excelente rendimiento.
5. Larga vida de servicio.De pie, la prueba de decenas de miles de apertura/cierre de operaciones.
6. Las burbujas de sellado estanco con ninguna fuga bajo la presión de prueba.
7. Amplia selección de materiales, aplicable a diversas media.
Especificaciones | |
Temperatura de trabajo. | -45 a 200 grados centígrados |
La brida superior | La norma ISO5211 o factory |
Diámetro nominal | DN25~DN1200 (1"~48"). |
Estándar de diseño | API 609, BS EN 593, MSS SP-67, el BS5155 |
Medios adecuados | El petróleo, industria química, el agua, petróleo, gas ... |
Prueba de presión | API 598, ISO 5208, EN12266-1, DIN3230, BS5155 |
La presión de trabajo | PN10/PN16/PN25 o 10Bar/16Bar/25Bar o clase 125/150 |
El operador | Engranaje helicoidal, palanca, eléctrico o actuadores neumáticos, etc. |
Face-To cara | API 609, ISO 5752, BS EN 558, BS 5155, la Sra. SP-67, DIN3202 |
La brida | ANSI B 16.1, el BS4504, DIN 2501, JIS 5K/10K |
Partes principales materiales | |
Key | Acero al carbono |
La JUNTA TÓRICA | NBR, EPDM, neopreno, Viton. |
El casquillo de PTFE: | El PTFE, nylon, lubricado de bronce. |
El asiento | NBR, EPDM, neopreno, Viton, PTFE, Buna Hypalon. |
Pasador cónico | Acero al carbono; Acero Inoxidable, en 1.4501. |
Tallo | Galvanizado Acero al carbono, acero inoxidable. |
Cuerpo/disco | Fundición de hierro(CI): ASTM A126CL. B, DIN1691 GG25, en 1561 EN-GJL-200 |
El hierro dúctil (DI): ASTM A536 65-45-12, DIN 1693 GGG40, cuarto de baño en-GJS-400-151563 | |
Acero al carbono: la norma ASTM A216 WCB | |
Acero inoxidable: ASTM A351 CF8, CF8M; CF3, CF3M |
